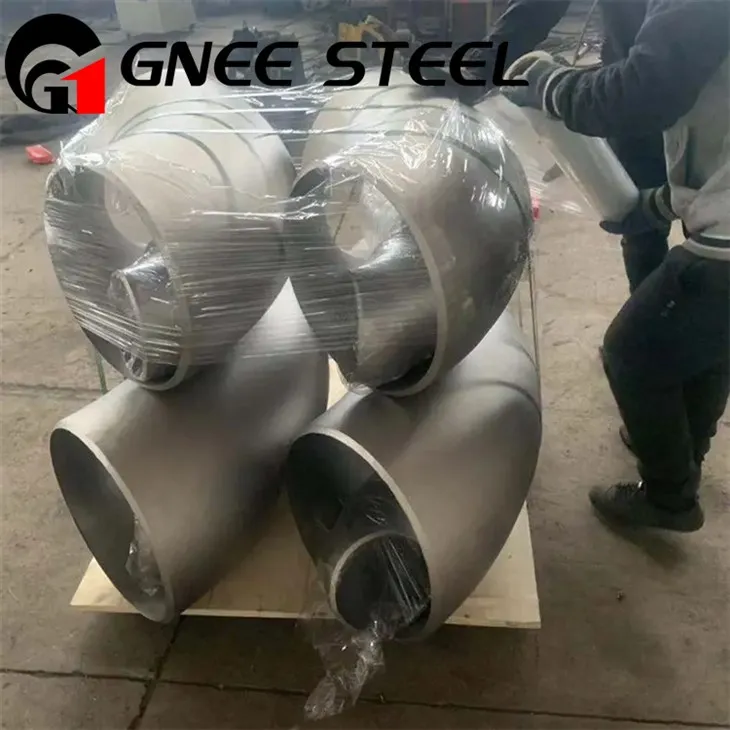

Garnitures de tuyau de l'alliage 800 d'Incoloy
Tailles : 1/8" à 2"
Pression nominale : 3 000 psi - 10 000 psi
Filetages : NPT, BSPT, BSPP
1.4876 Raccords de tuyauterie et raccords de tubes soudés Incoloy 800
Tailles : 24" à 96" ou sur mesure
Pression nominale : 3 000 psi - 10 000 psi
Filetages : NPT, BSPT, BSPP
En tant que fournisseur et fabricant leader en Chine, GNEE Steel propose des produits en alliage à base de nickel-efficaces-.
- Envoyer un e-mail- :ss@gneesteel.com
- Tél :+8615824687445
Garnitures de tuyau de l'alliage 800 d'Incoloydescription
Raccords de tuyauterie GNEE Incoloy en alliage 800
Les raccords de tuyauterie en alliage Incoloy 800 sont un alliage de nickel-fer-chrome connu pour sa résistance exceptionnelle et sa résistance aux températures élevées, à l'oxydation et à la corrosion. Ils conviennent aux applications exigeantes des industries chimiques, pétrochimiques et des fours industriels. Les principales considérations incluent les différences entre les différentes qualités (800, 800H et 800HT), leurs propriétés mécaniques à haute -température et leurs propriétés spécifiques de résistance à la corrosion, telles que la résistance à la fissuration sous contrainte des chlorures.
Types et applications
Incoloy 800 : convient aux applications générales à haute température-jusqu'à environ 1 500 degrés F (816 degrés).
Incoloy 800H et 800HT : Convient aux applications nécessitant une excellente résistance au fluage et à la rupture à haute température. La principale différence est que le 800H a une teneur en carbone plus élevée, tandis que le 800HT a des teneurs plus élevées en aluminium et en titane, ce qui augmente sa résistance à haute température-.
Applications industrielles : Utilisé dans les fours industriels, les échangeurs de chaleur et les craqueurs d’hydrocarbures.
Traitement chimique et pétrochimique : largement utilisé dans ces industries en raison de sa résistance à la corrosion et de ses performances à haute -température.
Spécifications des raccords de tuyauterie en alliage incoloy 800
Spécifications de raccords de tuyauterie soudés bout à bout en alliage Incoloy 800/800H/800HT
CaractéristiquesASTM B366 / ASME SB366
DimensionsASME/ANSI B16.9, ASME B16.28, MSS-SP-43, MSS SP-79
Taille1/8" NB À 48" NB. (Sans couture et 100 % -soudé aux rayons X, fabriqué)
TaperSans soudure/soudé/fabriqué
Rayon de courbureR=1D, 2D, 3D, 5D, 6D, 8D, 10D ou personnalisé
ÉpaisseurSch 5, Sch 10, Sch 40, Sch 80, Sch 160, Sch XXS
Grade800 / 800H / 800HT UNS (N08800, N08810, N08811), DIN (1.4876, 1.4958, 1.4959)
Spécifications des raccords de tuyauterie en alliage incoloy 800
Composition chimique des raccords de tuyauterie en Inconel 800
| Élément | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Nickel (Ni) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| Chrome (Cr) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| Fer (Fe) | Équilibre | Équilibre | Équilibre |
| Carbone (C) | Inférieur ou égal à 0,10 | 0.05 – 0.10 | 0.06 – 0.10 |
| Aluminium (Al) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| Titane (Ti) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
Propriétés mécaniques des raccords Inconel 800
| Propriété | Inconel 800 | Inconel 800H | Inconel 800HT |
|---|---|---|---|
| Résistance à la traction (min) | 520 MPa | 450 MPa | 500 MPa |
| Limite d'élasticité (compensation de 0,2 %) | 205 MPa | 170 MPa | 210 MPa |
| Allongement (min) | 30% | 35% | 30% |
| Dureté (max) | Rockwell B90 | Rockwell B88 | Rockwell B88 |
Différents types de raccords de tuyauterie en alliage Incoloy 800
Gamme complète de raccords Inconel 800
Gnee Steel fabrique et fournit une gamme complète de raccords Inconel 800 pour répondre à divers besoins d'applications dans un large éventail d'industries. Nos raccords sont disponibles dans une variété de configurations, de pressions nominales et de normes, garantissant des performances fiables dans des environnements corrosifs et à haute température-.
-Raccords à souder bout à bout (ASME B16.9)
Conçus pour une intégration transparente dans les systèmes de tuyauterie soudés, ces raccords présentent une surface intérieure lisse qui minimise la résistance à l'écoulement, ce qui les rend idéaux pour les applications à haute-pression et-température.
Coudes de 90 degrés et 45 degrés (rayon long et court)
Tés égaux et réducteurs
Réducteurs concentriques et excentriques
Embouts
Extrémités du talon
Raccords à souder par emboîtement (ASME B16.11)
Les raccords à souder à emboîtement sont idéaux pour les systèmes de tuyauterie de petit-diamètre à haute-pression, fournissant une connexion robuste et étanche-adaptée aux applications chimiques et dans les centrales électriques. Coudes à souder
Tee
Raccords complets et demi
Casquettes
Raccords filetés (ASME B16.11)
Les raccords filetés sont conçus pour un montage et un démontage faciles dans les systèmes à basse- et moyenne-pression et sont idéaux pour les installations compactes ou temporaires dans les canalisations de processus.
Coudes filetés
Tee
Bobines
Bouchons
Bagues
Pression-Température nominale pour les raccords de réduction sans soudure en alliage 800 (psig)
| Température | Classe de pression 150 | Classe de pression 300 | |||||
|---|---|---|---|---|---|---|---|
| degré F | degré | ¼ – 1 pouce | 1¼ – 2 pouces | 2½ – 3 pouces | ¼ – 1 pouce | 1¼ – 2 pouces | 2½ – 3 pouces |
| -20 à 150 | -29 à 66 | 300 | 2000 | 1500 | 1000 | (Remarque : les cotes de classe 300 semblent commencer à partir de 1¼ pouce dans ces données) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
Tableau de tolérance des extrémités de tronçon Inconel 800
| Tolérance des raccords en alliage 800 | Réducteur & Joint à recouvrement Fin du talon |
Coudes et té de tuyau |
Embouts de tuyaux | |||
|---|---|---|---|---|---|---|
| Taille de tuyau normale ASME B16.9 | IDENTIFIANT à la fin |
DO en biseau |
Épaisseur de paroi des raccords en alliage 800 de T | Dans l'ensemble- Longueur de H |
Centre-à-Fin Dimension A ,C ,B |
Dans l'ensemble- Longueur de F |
| 1/2 à 2-1/2 | +0.06 | Pas moins de 87,5% d'épaisseur nominale |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 à 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 5 à 8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| 10 à 18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| 20 à 24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26 à 30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| 32 à 48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
À propos de Gnee Steel
Gnee Steel se spécialise dans la production et la vente de divers alliages à base de nickel-, notamment le Nickel 201, le Nickel 202, l'Hastelloy C-276, l'Hastelloy C-22, l'Hastelloy B, l'Hastelloy C-4, l'Inconel Alloy 600, l'Inconel 625, l'Inconel 718, l'Inconel X-750, l'Incoloy Alloy 800, l'Incoloy. 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 et alliages haute température. Les produits de Gnee Steel sont largement utilisés dans les applications aérospatiales, chimiques, électriques, automobiles et nucléaires. Nous proposons également des solutions d'alliages personnalisées adaptées aux besoins des clients. Pour toute demande de prix sur les alliages ou pour des solutions d'alliages personnalisées, veuillez nous contacter pour un devis àss@gneesteel.com.
