1. Quelles sont les principales applications industrielles des tuyaux à paroi épaisse en Hastelloy B -, et pourquoi son épaisseur de paroi est-elle critique dans ces contextes ?

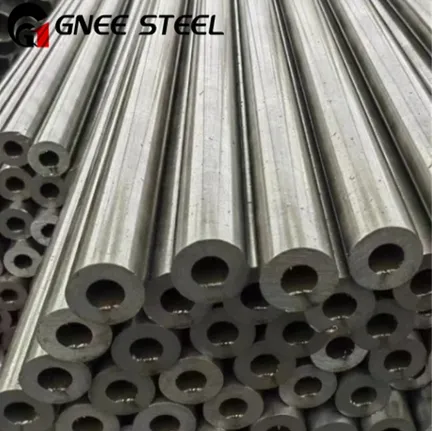

Les tuyaux à paroi épaisse en Hastelloy B (en particulier les variantes modernes à faible-carbone comme le B-2 ou le B-3) sont principalement utilisés dans des environnements de traitement chimique très agressifs où les fluides réducteurs, en particulier l'acide chlorhydrique (HCl), sont présents à des températures et des concentrations modérées à élevées. Les applications clés incluent :
Systèmes de manutention de HCl : pour la tuyauterie, les flux d'effluents de réacteur et les lignes de décapage.
Production d'acide acétique : en particulier dans les processus impliquant des contaminants halogénures.
Unités d'alkylation et d'estérification : où des acides sulfurique ou phosphorique peuvent être rencontrés dans des conditions non-oxydantes.
Synthèse pharmaceutique et chimique fine : pour les lignes de processus critiques nécessitant une pureté et une résistance à la corrosion extrêmes.
La conception à parois épaisses-n'est pas arbitraire ; c'est un élément technique-critique pour plusieurs raisons. Premièrement, il fournit une tolérance à la corrosion. Même si l'Hastelloy B offre une résistance exceptionnelle, une exposition prolongée dans des conditions de service difficiles peut entraîner une perte uniforme de métal. Une paroi plus épaisse garantit une durée de vie plus longue et des marges opérationnelles sûres avant que l'intégrité mécanique du tuyau ne soit compromise. Deuxièmement, les tuyaux à paroi épaisse-offrent une résistance supérieure aux contraintes mécaniques et à la pression. Dans les processus à haute-pression, tels que ceux des réacteurs ou des lignes de transfert à haute-pression, la pression interne crée une contrainte circulaire importante. Un mur plus épais contient ces pressions en toute sécurité. Enfin, il améliore la rigidité structurelle, réduisant les vibrations, l'affaissement sur de longues portées et les dommages potentiels lors de la manipulation ou dus aux impacts externes dans les racks à tubes complexes.
2. D’un point de vue métallurgique, qu’est-ce qui confère à l’Hastelloy B sa résistance unique à la corrosion et quelle est sa limite fondamentale ?
L'Hastelloy B est un alliage de nickel-molybdène, dont la teneur en molybdène varie généralement de 26-30 %. Sa résistance exceptionnelle à la corrosion provient de sa teneur élevée en molybdène qui, lorsqu'il est allié à la base de nickel, offre une résistance exceptionnelle aux acides réducteurs et une superbe résistance à la corrosion localisée (par exemple, piqûres, corrosion caverneuse) dans les environnements contenant du chlorure-. L'alliage forme une couche passive stable et protectrice dans des conditions non oxydantes.
La microstructure de l'Hastelloy B forgé (B-2/B-3) est conçue pour être un matériau renforcé par une solution monophasée-solide-. Cela signifie que les éléments d'alliage sont dissous de manière homogène dans la matrice de nickel, évitant ainsi la formation de phases secondaires qui pourraient créer des cellules galvaniques et conduire à une attaque préférentielle. Les nuances modernes ont des teneurs ultra-en carbone et en silicium, ainsi que des ajouts d'éléments comme le chrome (en B-3), pour empêcher la précipitation de phases intermétalliques nuisibles (comme les phases Ni-Mo ou les carbures) dans la zone affectée thermiquement (HAZ) pendant le soudage. Ces précipitations peuvent créer des sites de corrosion intergranulaire sévère.
La limitation fondamentale et critique de l’Hastelloy B est sa mauvaise performance dans les environnements oxydants. La couche protectrice est instable en présence d'oxydants. Même de petites quantités d'agents oxydants comme les ions ferriques (Fe³⁺) ou cuivriques (Cu²⁺), l'oxygène dissous ou l'acide nitrique peuvent augmenter considérablement les taux de corrosion. Son utilisation est donc strictement réservée aux processus où l’environnement est réduit de manière fiable et constante. Cela rend la sélection des matériaux et le contrôle chimique des processus primordiaux.
3. Quels sont les principaux défis de fabrication et de soudage spécifiques aux tubes Hastelloy B à paroi épaisse-, et comment sont-ils résolus ?
La fabrication de tuyaux à paroi épaisse-en Hastelloy B présente des défis distincts en raison de ses caractéristiques d'écrouissage-et de sa sensibilité à l'apport thermique.
Formage et usinage : L’alliage a un taux d’écrouissage élevé. Le cintrage à froid ou le formage de tuyaux à paroi épaisse-exige une puissance importante et doit être effectué avec précaution, souvent suivi d'un recuit de solution pour restaurer la ductilité et la résistance à la corrosion. L'usinage nécessite des configurations rigides, des angles de coupe positifs, des outils en carbure tranchants et des avances lourdes et constantes pour travailler « sous » la couche durcie.
Soudage : Il s’agit de l’étape de fabrication la plus critique. L'objectif principal est de maintenir la microstructure monophasée-et d'éviter les précipitations dans la ZAT et le métal d'apport.
Contrôle de l'apport de chaleur : contrôle strict de la température entre les passes (généralement<100°C/212°F) and use of low heat input techniques (e.g., GTAW) are essential to minimize time in the critical precipitation temperature range (550-1050°C).
Sélection des métaux d'apport : des métaux d'apport de composition correspondante (par exemple, ERNiMo-7 pour B-2) sont utilisés. Pour le B-3, un mastic plus résistant aux fissures comme l'ERNiMo-10 peut être spécifié. Parfois, une charge riche en nickel est utilisée pour des services critiques afin d'améliorer la ductilité.
Conception et purge des joints : les parois épaisses nécessitent un soudage à plusieurs-passes. Une géométrie de joint appropriée (biseau) est cruciale. Une rétro-purge rigoureuse avec un gaz inerte (argon) est obligatoire pour le fond de soudure et les passes ultérieures afin d'éviter l'oxydation et la fragilisation du fond de soudure.
Traitement thermique post-de soudage (PWHT) : bien que cela ne soit pas toujours nécessaire, un recuit complet en solution (généralement entre 1 065 et 1 120 ° C suivi d'une trempe rapide) peut être effectué sur les fabrications finies pour dissoudre tout précipité nocif et homogénéiser la structure, en particulier pour un service sévère.
4. En termes de conception technique et de spécifications, quels sont les facteurs cruciaux à prendre en compte lors de la spécification de tuyaux à paroi épaisse en Hastelloy B-pour un projet ?
La spécification de ce matériau spécialisé-de grande valeur nécessite une attention particulière au-delà de la seule qualité d'alliage.
Spécifications standard : le respect des normes reconnues est essentiel. Cela inclut ASTM/ASME SB-333 pour les tuyaux sans soudure, SB-619/626 pour les tuyaux soudés et SB-335 pour les plaques (utilisées pour fabriquer des tuyaux de grand diamètre). La qualité spécifique (UNS N10665 pour B-2, N10675 pour B-3) doit être explicitement indiquée.
Calcul de l'épaisseur de paroi : l'épaisseur spécifiée doit être la plus grande des valeurs suivantes : a) L'épaisseur contenant de la pression calculée selon le code ASME B31.3 (Process Piping), en tenant compte de la pression/température de conception, et b) La tolérance de corrosion ajoutée sur la base d'une analyse détaillée de la corrosion pour le flux de processus spécifique sur la durée de vie de conception. La commande finale portera sur le calendrier disponible le plus proche (par exemple XXS) ou sur l'épaisseur de laminage personnalisée.
Tests et certification : des tests approfondis sont obligatoires. Les rapports d'essais en usine (MTR) doivent confirmer les propriétés chimiques et mécaniques. Les tests critiques comprennent des tests de corrosion intergranulaire selon la méthode ASTM G28 A (pour B-2) ou similaire, effectués sur des échantillons sensibilisés pour vérifier la stabilité thermique de l'alliage. Les tests non destructifs (CND) comme la radiographie à 100 % (RT) ou les tests par ultrasons (UT) pour les soudures épaisses sont standard.
Contingence avec les oxydants : La conception doit inclure des mesures de protection contre l'introduction accidentelle d'oxydants, ce qui peut nécessiter des instruments, des verrouillages de contrôle de processus ou des bobines de transition de matériaux.
5. Comment les tuyaux à paroi épaisse en Hastelloy B-se comparent-ils sur le plan économique et en termes de performances-en termes de matériaux alternatifs tels que les aciers inoxydables à haute-silicium ou les tuyaux revêtus ?
Le choix est un compromis classique-entre le coût du capital (Capex) et le coût du cycle de vie/fiabilité opérationnelle (Opex).
Contre. Aciers inoxydables à haute teneur en silicium- (par exemple, 654 SMO) : ils offrent une bonne résistance au HCl, mais uniquement à des températures et des concentrations plus faibles. L'Hastelloy B étend considérablement l'enveloppe opérationnelle à des températures et des résistances acides plus élevées. Bien que l'Hastelloy B ait un coût initial de matériau beaucoup plus élevé, sa fiabilité supérieure dans la zone acide réductrice du cœur peut éviter des arrêts coûteux et une contamination du produit, justifiant ainsi l'investissement.
Contre. Tuyaux revêtus (par exemple, acier revêtu de PTFE/PFA ou de fluoropolymère) : les tuyaux revêtus ont un coût initial inférieur et sont excellents pour une large gamme de produits chimiques à des températures modérées. Cependant, ils présentent des limites mécaniques : ils ne supportent pas le vide poussé, sont sensibles aux cycles de température (expansion différentielle) et sont vulnérables aux dommages physiques (déchirure, perméation). Le tuyau à paroi épaisse Hastelloy B-est une solution homogène et monolithique adaptée aux hautes pressions/vides, aux hautes températures et offre une résistance au feu inhérente. Il élimine les modes de défaillance associés au détachement ou à la perméation du revêtement.
Coût total de possession (TCO) : pour le service de HCl non-oxydant à des températures élevées, les tuyaux à paroi épaisse en Hastelloy B-, malgré leurs dépenses d'investissement élevées, présentent souvent le TCO le plus bas. Cela est dû à sa durée de vie longue et prévisible, à sa maintenance minimale, à sa haute intégrité mécanique et à l'évitement des pannes catastrophiques pouvant entraîner une perte de production prolongée, des incidents de sécurité et des rejets dans l'environnement. Il n'est pas sélectionné comme canal générique mais comme composant de confinement de processus critique où la défaillance n'est pas une option.
