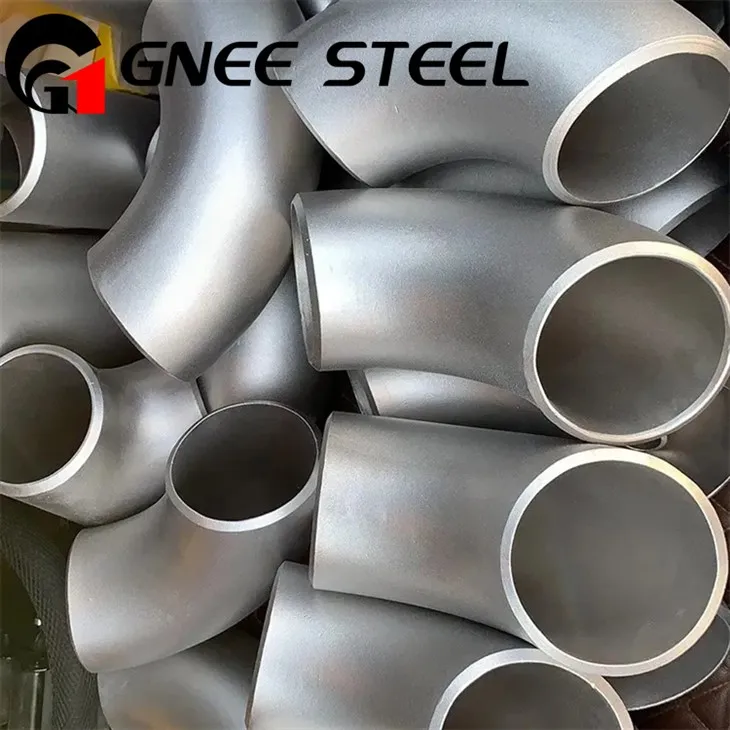

Garnitures de tuyau de l'alliage 600 d'Inconel
Le tuyau Inconel 600 a une large plage de points de fusion (1 354 degrés - 1 413 degrés), ce qui offre une excellente stabilité thermique et est idéal pour une utilisation dans des applications à températures extrêmement élevées telles que les composants de fours.
1354-1413 degré
2470-2575 degrés F
En tant que fournisseur et fabricant leader en Chine, GNEE Steel propose des produits en alliage à base de nickel-efficaces-.
- Envoyer un e-mail- :ss@gneesteel.com
- Tél :+8615824687445
Garnitures de tuyau de l'alliage 600 d'Inconeldescription
Tuyaux soudés ASTM B514 Incoloy 800H pour l'industrie de la production d'énergie
Tuyau soudé par industrie pétrochimique de GNEE ASTM B 514 UNS NO8800
Les raccords de tuyauterie en Inconel 600 sont largement utilisés dans des applications exigeantes en raison de leur excellente résistance aux températures élevées et à la corrosion dans les environnements oxydants et réducteurs. Les facteurs clés incluent leur composition (alliage de nickel-chrome-fer), leurs performances à des températures extrêmes et la variété de styles disponibles, notamment les coudes, les tés et les réducteurs. Bien que les raccords de tuyauterie en Inconel 600 soient extrêmement durables, leur fabrication nécessite des outils et des techniques spécialisés, tels que l'usinage spécialisé et le recuit post-soudage pour éviter les contraintes et la corrosion.
Spécifications des raccords de tuyauterie en Inconel 600
| Spécification | ASTM B366, ASTM SB 366, ASTM B564, ASME SB564 |
|---|---|
| Dimensions | ANSI/ASME B16.9, B16.28, MSS-SP-43. |
| Taille | ½"NB à 24″NB en Sch 10, 40, 80, 160, XXS. |
| Épaisseur | Schémas 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160 Schémas XXS |
| Espèces | Sans soudure / REG / Soudé / Fabriqué |
| Notes | Inconel 600 – UNS N06600, Inconel 601 – UNS N06601 Inconel 625 – UNS N06625 Incoloy 800 – UNS N08800, Incoloy 800H/HT – UNS N08810, Incoloy 825 – UNS N08825 |
Spécifications des raccords de tuyauterie en alliage Inconel 600
Composition chimique des raccords Inconel 600
| Élément | Composition (%) |
|---|---|
| Ni | 72,0 minutes |
| Cr | 14.0 – 17.0 |
| Fe | 6.0 – 10.0 |
| C | 0,15 maximum |
| Mn | 1,00 maximum |
| Si | 0,50 maximum |
| S | 0,015 maximum |
| Cu | 0,50 maximum |
Propriétés mécaniques des raccords de tuyauterie en Inconel 600
| Propriété | Valeur |
|---|---|
| Résistance à la traction | 550 MPa (minutes) |
| Limite d'élasticité (compensation de 0,2 %) | 240 MPa (minutes) |
| Élongation | 30 % (min) |
| Dureté | Rockwell B 85 (maximum) |
| Plage de température de fonctionnement | Jusqu'à 1093 degrés (2000 degrés F) |
Qualités équivalentes des raccords UNS N06600
| STANDARD | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | FR |
|---|---|---|---|---|---|---|---|
| Inconel 600 | 2.4816 | N06600 | FCN 600 | NA 13 | МНЖМц 28-2,5-1,5 | NC15FE11M | NiCr15Fe |
Tableau de poids des raccords en alliage 600
| Gamme de produits et poids théoriques (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | Horaire 10S | Annexe 40S | Horaire 80S | ||||||
| Coude 900 | 450 Coude | Té égal | Coude 900 | 450 Coude | Té égal | Coude 900 | 450 Coude | Té égal | |
| 8 | 0.02 | 0.01 | 0.03 | 0.03 | 0.02 | 0.06 | 0.04 | 0.03 | 0.07 |
| 10 | 0.03 | 0.02 | 0.05 | 0.03 | 0.02 | 0.03 | 0.06 | 0.04 | 0.09 |
| 15 | 0.06 | 0.03 | 0.09 | 0.08 | 0.04 | 0.10 | 0.10 | 0.05 | 0.14 |
| 20 | 0.07 | 0.03 | 0.13 | 0.08 | 0.04 | 0.17 | 0.11 | 0.05 | 0.20 |
| 25 | 0.14 | 0.08 | 0.28 | 0.15 | 0.11 | 0.29 | 0.22 | 0.14 | 0.38 |
| 32 | 0.23 | 0.11 | 0.49 | 0.26 | 0.17 | 0.59 | 0.40 | 0.23 | 0.68 |
| 40 | 0.30 | 0.17 | 0.68 | 0.40 | 0.23 | 0.86 | 0.51 | 0.29 | 1.02 |
| 50 | 0.50 | 0.25 | 0.85 | 0.70 | 0.4 | 1.28 | 0.91 | 0.59 | 1.59 |
| 65 | 0.85 | 0.48 | 1.41 | 1.40 | 0.77 | 2.19 | 1.81 | 0.99 | 3.13 |
| 80 | 1.25 | 0.63 | 1.77 | 2.20 | 1.08 | 3.31 | 2.97 | 1.50 | 4.45 |
| 90 | 1.70 | 0.75 | 2.67 | 2.83 | 1.42 | 4.08 | 4.00 | 2.00 | 5.44 |
| 100 | 2.10 | 1.08 | 3.46 | 4.47 | 2.09 | 5.27 | 6.18 | 2.81 | 7.71 |
| 150 | 5.45 | 2.72 | 8.07 | 10.89 | 5.44 | 10.99 | 16.32 | 8.16 | 13.61 |
| 200 | 10.20 | 5.33 | 15.65 | 21.54 | 10.77 | 20.91 | 33.11 | 16.56 | 28.12 |
| 250 | 18.15 | 9.75 | 26.46 | 38.56 | 19.27 | 35.38 | 51.71 | 25.86 | 49.90 |
| 300 | 25.80 | 13.62 | 39.46 | 59.42 | 29.71 | 62.14 | 79.38 | 39.69 | 83.91 |
| Gamme de produits et poids théoriques (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | Horaire 10S | Annexe 40S | Horaire 80S | ||||||
| Con réducteur | Réducteur Ecc | Té réducteur | Con réducteur | Réducteur Ecc | Té réducteur | Con réducteur | Réducteur Ecc | Té réducteur | |
| 40x.25 | 0.19 | 0.19 | 0.60 | 0.26 | 0.26 | 0.76 | 0.34 | 0.34 | 0.90 |
| 50x25 | 0.28 | 0.28 | 0.73 | 0.40 | 0.40 | 1.10 | 0.54 | 0.54 | 1.37 |
| 50x40 | 0.31 | 0.31 | 0.76 | 0.45 | 0.45 | 1.15 | 0.59 | 0.59 | 1.43 |
| 80x.50 | 0.55 | 0.55 | 1.56 | 1.00 | 1.00 | 2.91 | 1.79 | 1.79 | 3.91 |
| 100x50 | 0.78 | 0.78 | 2.94 | 1.50 | 1.50 | 4.48 | 1.95 | 1.95 | 6.55 |
| 100x80 | 0.87 | 0.87 | 3.04 | 1.74 | 1.74 | 4.64 | 2.33 | 2.33 | 6.79 |
| 150x80 | 1.82 | 1.82 | 6.86 | 3.95 | 3.95 | 9.68 | 5.51 | 5.51 | 11.57 |
| 150x100 | 1.96 | 1.96 | 7.10 | 4.07 | 4.07 | 11.94 | 5.96 | 5.96 | 11.97 |
| 200x100 | 3.01 | 3.01 | 13.46 | 6.55 | 6.55 | 17.98 | 9.23 | 9.23 | 24.18 |
| 200x150 | 3.19 | 3.19 | 14.08 | 6.74 | 6.74 | 18.82 | 10.12 | 10.12 | 25.31 |
Norme de dimensions des raccords ASME SB366 en alliage 600
| Taille nominale du tuyau (pouces) |
Diamètre extérieur du tuyau (pouces) |
Distance du centre à la fin (pouces) |
|
|---|---|---|---|
| Coudes 90o | Coudes 45o | ||
| 1 | 1.315 | 1 1/2 | 7/8 |
| 1 1/4 | 1.660 | 1 7/8 | 1 |
| 1 1/2 | 1.900 | 2 1/4 | 1 1/8 |
| 2 | 2.375 | 3 | 1 3/8 |
| 2 1/2 | 2.875 | 3 3/4 | 1 3/4 |
| 3 | 3.5 | 4 1/2 | 2 |
| 3 1/2 | 4.0 | 5 1/4 | 2 1/4 |
| 4 | 4.5 | 6 | 2 1/2 |
| 5 | 5.563 | 7 1/2 | 3 1/8 |
| 6 | 6.625 | 9 | 3 3/4 |
| 8 | 8.625 | 12 | 5 |
| 10 | 10.750 | 15 | 6 1/4 |
Types de raccords de tuyauterie en Inconel 600
Nous sommes l'un des principaux fournisseurs, exportateurs et stockistes de raccords de tuyauterie en Inconel 600, offrant une large gamme de qualités et de types pour répondre aux besoins industriels mondiaux.
Raccords de tuyauterie en Inconel 600
600 garnitures de tuyauterie sans couture d'Inconel
Coudes Inconel UNS N06600, N06601
600 réducteurs à souder bout à bout en Inconel-
Distributeurs à bobine de tuyau Inconel 600
Distributeurs coudés Inconel 600 U-
Coudes en Inconel UNS N06600 45-degrés
DIN 2.4816, 2.4851 Tés en Inconel
Bobines de réduction de soudure bout à bout en Inconel 600-
Coudes à long rayon en Inconel 600
Bobines de réduction ASTM B366 Inconel 600
Raccords de tuyauterie à souder bout à bout en Inconel 600-
600 raccords de tuyauterie soudés en Inconel
Tés à souder bout à bout en Inconel 600-
Coudes à souder bout à bout en Inconel 600-
Exportateurs de raccords de tuyauterie en Inconel 600
600 distributeurs d'embouts de tuyaux
Fabricant de coudes à long rayon de 90 degrés en Inconel 600
DIN 2.4856, 2.4668 Tés croisés en Inconel
Coudes à rayon court en Inconel 600
Distributeur d'embout 600
Raccords de tuyauterie ASME SB366 Inconel 600
Processus de production de raccords de tuyauterie en alliage Inconel 600
Gnee Steel propose les traitements thermiques suivants pour les raccords de tuyauterie en alliage Inconel 600 : recuit, mise en solution + vieillissement. De plus, Gnee Steel propose également un travail à chaud et un travail à froid, qui sont le laminage à chaud et l'étirage à froid.
Applications des raccords Inconel 600
Traitement chimique : utilisé dans la fabrication de composants (tuyauterie, vannes, pompes) utilisés dans la manipulation d'acides, de composés organiques et d'alcools dans des environnements extrêmement corrosifs à -température élevée.
Industrie aérospatiale : utilisée dans la fabrication de composants de base de moteurs, de moteurs à réaction et de moteurs de fusée. Cet alliage résiste aux hautes pressions et aux températures extrêmes et est utilisé dans la fabrication de composants nécessitant une grande stabilité thermique (comme les boucliers thermiques).
Composants de four : utilisés dans la fabrication de composants exposés à des températures élevées, tels que les fours à moufle, les chambres de four et les toits de four. C'est un matériau essentiel pour les procédés de traitement thermique à haute-température (recuit et trempe).
Centrales nucléaires : En raison de sa résistance à l’oxydation, il est idéal pour la fabrication de composants exposés à des rayonnements intenses, à des températures élevées et à des environnements corrosifs.
Applications marines : Utilisé dans la fabrication de composants de navires (vannes, pompes, échangeurs de chaleur) en raison de sa résistance à l'eau de mer, à la vie marine et à d'autres substances corrosives.
À propos de Gnee Steel
Gnee Steel se spécialise dans la production et la vente de divers alliages à base de nickel-, notamment le Nickel 201, le Nickel 202, l'Hastelloy C-276, l'Hastelloy C-22, l'Hastelloy B, l'Hastelloy C-4, l'Inconel Alloy 600, l'Inconel 625, l'Inconel 718, l'Inconel X-750, l'Incoloy Alloy 800, l'Incoloy. 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 et alliages haute température. Les produits de Gnee Steel sont largement utilisés dans les applications aérospatiales, chimiques, électriques, automobiles et nucléaires. Nous proposons également des solutions d'alliages personnalisées adaptées aux besoins des clients. Pour toute demande de prix sur les alliages ou pour des solutions d'alliages personnalisées, veuillez nous contacter pour un devis àss@gneesteel.com.
