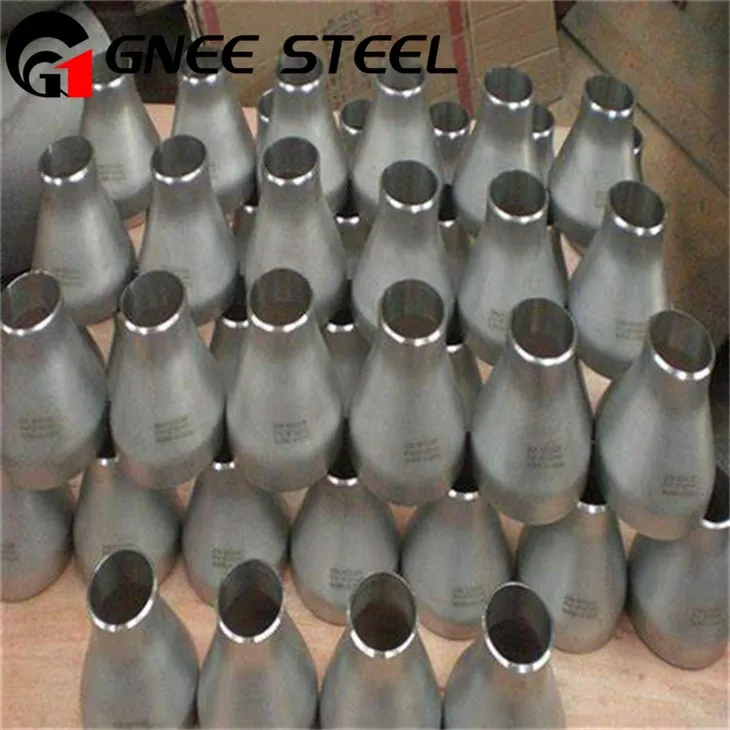

Garnitures de tuyau de l'alliage 601 d'Inconel
Décapage
Polissage
Polissage miroir
Finition brillante
Recuit
En tant que fournisseur et fabricant leader en Chine, GNEE Steel propose des produits en alliage à base de nickel-efficaces-.
- Envoyer un e-mail- :ss@gneesteel.com
- Tél :+8615824687445
Garnitures de tuyau de l'alliage 601 d'Inconeldescription
Garnitures de tuyau de l'alliage 601 d'Inconel de GNEE
Les raccords de tuyauterie en alliage Inconel 601 sont fabriqués à partir d'un alliage de nickel-chrome-fer connu pour son excellente résistance à l'oxydation à haute-température, sa bonne résistance mécanique et sa résistance à la corrosion aqueuse. Les principales caractéristiques incluent leur utilisation dans des applications à haute-température telles que les fours et les turbines à gaz, leur adéquation au soudage et au formage, et la disponibilité de divers types de raccords tels que des coudes, des tés et des réducteurs. Une installation et une maintenance appropriées sont essentielles pour garantir une efficacité à long terme-.
Spécifications des raccords de tuyauterie en alliage Inconel 601
| Caractéristiques | ASTM B366 / ASME SB366 |
|---|---|
| Notes | Inconel 601 |
| Dimensions | ASME/ANSI B16.9 |
| Tailles | 1/8" NB à 28" NB |
| Taper | Sans soudure, soudé, fabriqué |
| Rayon de courbure | R=1D, 2D, 3D, 5D, 6D, 8D, 10D ou personnalisé |
| Épaisseur de paroi | Sch 5s, 10s, 40s, 80s, 160s, XXS ou Custom (jusqu'à 50 MM) |
Spécifications des raccords de tuyauterie en alliage Inconel 601
Composition chimique des raccords Inconel 601
| Élément | Poids (%) |
|---|---|
| Nickel (Ni) | 58.0 - 63.0 |
| Chrome (Cr) | 21.0 - 25.0 |
| Fer (Fe) | Équilibre |
| Carbone (C) | maximum. 0.10 |
| Manganèse (Mn) | maximum. 1.0 |
| Silicium (Si) | maximum. 0.50 |
| Soufre (S) | maximum. 0.015 |
| Cuivre (Cu) | maximum. 1.0 |
| Aluminium (Al) | 1.0 - 1.7 |
Propriétés mécaniques des raccords UNS N06601
| Propriété | Valeur |
|---|---|
| Densité | 8,1 g/cm³ |
| Point de fusion | 1411 degrés (2571 degrés F) |
| Résistance à la traction | 550 MPa (80 000 psi) min |
| Limite d'élasticité | 205 MPa (30 000 psi) min |
| Élongation | 30 % minimum |
| Dureté (Brinell) | 130 HB |
Propriétés physiques des raccords à souder Inconel 601
| Propriétés | Valeurs | |
|---|---|---|
| Plage de fusion | degré F | 2480-2571 |
| degré | 1360-1411 | |
| Chaleur spécifique | 70 degrés F, Btu/lb- degrés F | 0.107 |
| 21 degrés, J/kg- degrés | 448 | |
| Densité | lb/po³ | 0.293 |
| Mg/m³ | 8.11 | |
| Perméabilité | 200 oersted (15,9 kA/m) | |
| 76 degrés F (24 degrés) | 1.003 | |
| -109 degrés F (-78 degrés) | 1.004 | |
| -320 degrés F (-196 degrés) | 1.016 | |
| Curie Température | degré F | <-320 |
| degré | <-196 | |
Plage de température du té Inconel 601
| Plage de température | |
|---|---|
| degré C | degré F |
| 870 - 1230 | 1600 - 2250 |
Tableau de poids des raccords en alliage 600
| Diamètre extérieur (mm) | POIDS du tuyau (mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
Tailles de raccords soudés bout à bout en alliage 601
| Formes de raccords de tuyauterie | Gamme de tailles de raccords de tuyauterie | Horaires des raccords à souder bout à bout | Normes dimensionnelles | |
|---|---|---|---|---|
| Raccords de tuyauterie sans soudure | Raccords de tuyauterie soudés | |||
| Coudes de retour en Inconel | 1/8" NB à 8" NB | SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, SCH 160, jusqu'à 50 mm en cas de raccords soudés | ASME B16.9, ANSI B16.9, ASME B16.28, ANSI B16.28, ANSI B16.25, MS SP 75 | |
| Tés Inconel | 1/8" NB à 24" NB | Jusqu'à 42" NB | ||
| Réducteurs Inconel | 1/8" NB à 24" NB | Jusqu'à 42" NB | ||
| Embouts en Inconel | 1/8" NB à 24" NB | Jusqu'à 42" NB | ||
| Mamelon à sertir en Inconel | 2 1/16" à 30" | |||
| Coudes en Inconel - 45, 90 et 180 degrés | 1/8" NB à 24" NB | Jusqu'à 42" NB | ||
| Croix Inconel | 1/8" NB à 8" NB | |||
Dimensions du tuyau coudé en Inconel 601
| Poids (kg) | Dimensions (mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3.18 X DIVERS ANN |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 Tableau des poids des extrémités de tronçon
| NPS | Poids | W.T | O.D | ||
|---|---|---|---|---|---|
| Lb/pi | dans | mm | dans | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
Types de raccords de tuyauterie en Inconel 600
Types de raccords de tuyauterie en Inconel 601
Coudes de retour à rayon court UNS N06601
Coudes de tuyaux à rayon court ASTM B366 UNS N06601
Coudes de retour à long rayon NICR23FE
Coude réducteur en Inconel 601
WNR 2.4851 Croix
Embouts ASTM B366
Werkstoff NR. 2.4851 Mamelon
Té inégal ASTM SB 366
Chapeaux de tuyau UNS N06601
Réducteur concentrique ASTM B366 UNS N06601
Raccords de tuyauterie à collier NICR23FE
Accouplement Inconel 601
Processus de production de raccords de tuyauterie en alliage Inconel 601
Gnee Steel propose les traitements thermiques suivants pour les raccords de tuyauterie en alliage Inconel 601 : recuit, mise en solution + vieillissement. De plus, Gnee Steel propose également un travail à chaud et un travail à froid, qui sont le laminage à chaud et l'étirage à froid.
