Tuyau GH3030
En tant que fournisseur et fabricant leader en Chine, GNEE Steel propose des produits en alliage à base de nickel-efficaces-.
- Envoyer un e-mail- :ss@gneesteel.com
- Tél :+8615824687445
Description du tuyau GH3030

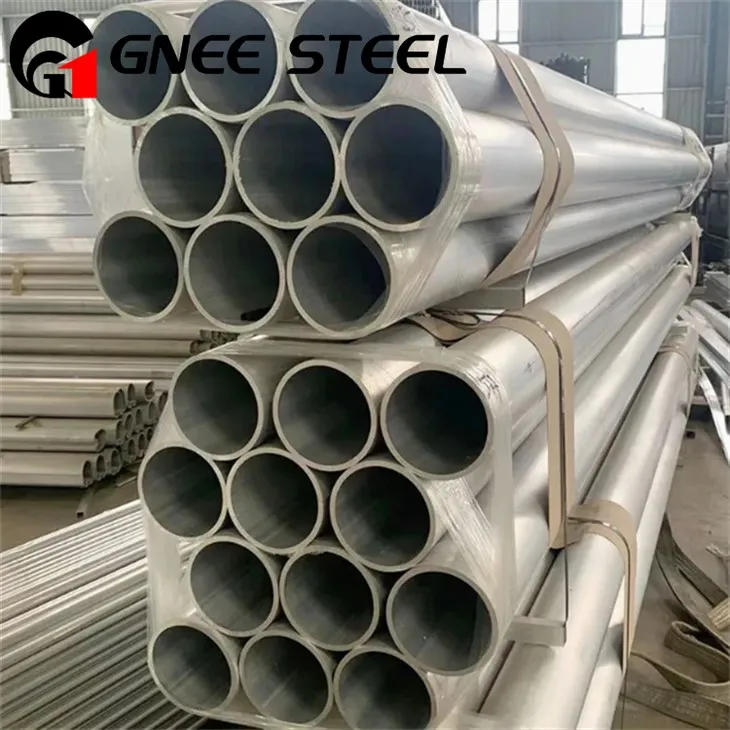

Tuyau GNEE GH3030
Le GH3030 est un superalliage renforcé par solution solide à base de nickel-chrome-, conçu pour les applications nécessitant une excellente résistance à l'oxydation et une excellente intégrité structurelle à haute température. Le tube en acier GH3030 est internationalement reconnu comme équivalent au Nimonic 75, conservant d'excellentes propriétés mécaniques dans des atmosphères oxydantes à des températures allant jusqu'à 800 degrés (continu) et 1 000 degrés (à court - terme).
Gnee Steel, fabricant professionnel de superalliages, propose des tubes en acier GH3030 avec une structure de grain optimisée, garantissant des performances optimales dans les chambres de combustion, les échangeurs de chaleur et les fours.
Vous recherchez un partenaire de chaîne d’approvisionnement fiable ? Nous proposons des tarifs de gros échelonnés pour les commandes de tuyaux GH3030.
Obtenez un devis pour le tuyau GH3030 maintenant
| QUALITÉS ÉQUIVALENTES DE Gh3030 haute température: |
| Chine | Russie |
| GH3030 | XH78T |
Dimensions et gamme de tailles disponibles
Nous sommes spécialisés dansÉtiré à froid de précision et recuit brillanttubes avec des tolérances serrées.
Diamètre extérieur (OD) :6,0 mm – 219,0 mm
Épaisseur de paroi (WT) :0,5 mm – 20,0 mm
Longueur:Norme 6 m ouCoupe de précision-à-longueur(±1mm).
Finition superficielle : Recuit brillant (BA), mariné, ouBrillant(selon vos exigences Ra).
Spécifications du tuyau en alliage GH3030
| Spécifications des TUYAUX/TUBES Gh3030 haute température : |
| Grade | Gh3030 haute température |
| Gamme | Alésage nominal de 1/2″ à 16″Alésage nominal |
| Longueur | Simple aléatoire, double aléatoire et longueur coupée. |
| Finition | Tôle laminée à chaud (HR), tôle laminée à froid (CR), 2B, 2D, BA NO(8), SATIN (renforcé avec revêtement plastique) |
| Formulaire | etc. rond, carré, rectangulaire, hydraulique |
| Taper | Sans soudure / REG / Soudé / Fabriqué / EFW |
Tuyau sans soudure Incoloy 800/800H/800HTSpécification
Composition chimique (%) du tuyau GH3030
Notre GH3030 est strictement conforme aux normes GB/T 15062 et aérospatiales-.
| Élément | Ni | Cr | Ti | Al | Fe | C | Mn | Si | P | S |
| Min. | Bal | 19.00 | 0.15 | - | - | - | - | - | - | - |
| Max. | Bal | 22.00 | 0.35 | 0.15 | 1.50 | 0.12 | 0.70 | 0.80 | 0.015 | 0.010 |
Propriétés mécaniques du tuyau GH3030 (à température ambiante)
| Propriété | Valeur |
|---|---|
| Résistance à la traction (Rm) | Supérieur ou égal à 590 MPa |
| Limite d'élasticité (Rp0,2) | Supérieur ou égal à 245 MPa |
| Allongement (A5) | Supérieur ou égal à 35% |
| Dureté | Inférieur ou égal à 200 HBW |
Tuyau GH3030 - Propriétés physiques
| Propriété physique | Valeur |
|---|---|
| Densité | 8,4 g/cm³ |
| Plage de fusion | 1374 degrés - 1420 degrés |
| Chaleur spécifique (20-100 degrés) | 440 J/(kg·K) |
Tube sans soudure GH3030 : Tableau des tailles et poids théoriques
Le poids théorique est calculé sur la base de la densité GH3030 de8,4 g/cm³.
Formule : Poids (kg/m)=(OD - WT) × WT × 0,02638
| Diamètre extérieur (OD) | Épaisseur de paroi (WT) | Poids théorique (kg/m) | Traitement commun |
| 6,0 millimètres | 1,0 mm | 0,132 kg | Étiré à Froid / Capillaire |
| 10,0 mm | 1,5 mm | 0,336 kg | Étiré à froid |
| 18,0 millimètres | 2,0 mm | 0,844kg | Étiré à froid / BA |
| 25,0 millimètres | 2,5 mm | 1,484 kg | Étiré à froid |
| 38,0 millimètres | 3,0 mm | 2,770 kg | Étiré à froid / laminé à chaud |
| 57,0 millimètres | 3,5 mm | 4,945kg | Laminé à chaud/décapé |
| 76,0 millimètres | 4,0 mm | 7,597 kg | Laminé à chaud |
| 108,0 millimètres | 5,0 millimètres | 13,586 kg | Laminé à chaud/forgé |
| 219,0 millimètres | 8,0 millimètres | 44.530 kg | Forgé et usiné |
2. Tableau de pression nominale admissible estimée du GH3030
Les pressions nominales sont calculées à l'aide de la formule de Barlow et incluent un facteur de sécurité standard. En tant qu'expert-des températures élevées, Gnee Steel note que la pression admissible diminue considérablement à mesure que les températures de fonctionnement augmentent.
Matériau de référence : Tube sans soudure recuit GH3030
| OD x POIDS (mm) | à 20 degrés (MPa) | à 600 degrés (MPa) | à 800 degrés (MPa) |
| 10 x 1.0 | 25,5 MPa | 17,8 MPa | 8,2 MPa |
| 18 x 1.5 | 21,2 MPa | 14,8 MPa | 6,8 MPa |
| 25 x 2.0 | 20,4 MPa | 14,2 MPa | 6,5 MPa |
| 38 x 3.0 | 20,0 MPa | 14,0 MPa | 6,4 MPa |
| 57 x 4.0 | 17,9 MPa | 12,5 MPa | 5,7 MPa |
| 76 x 5.0 | 16,7 MPa | 11,6 MPa | 5,3 MPa |
| 108 x 6.0 | 14,2 MPa | 9,9 MPa | 4,5 MPa |
Clause de non-responsabilité:Ces chiffres sont uniquement à titre de référence technique. Les limites de pression réelles doivent tenir compte des tolérances de corrosion et des normes de sécurité spécifiques (ASME, GB ou EN).
3. Normes de tolérance clés pour les tuyaux GH3030
Nous proposons des tubes GH3030 avec une précision dimensionnelle élevée pour garantir un assemblage sans couture dans votre collecteur de carburant ou échangeur de chaleur.
Tolérance du diamètre extérieur (OD) :±0,1 % ou ±0,05 mm (selon la valeur la plus serrée).
Tolérance d’épaisseur de paroi (WT) :±10 % ou ±0,03 mm.
Rectitude:Inférieur ou égal à 1,0 mm par mètre (pour les machines à alimentation automatique).
Application des tuyaux et tubes Incoloy 800/800H/800HT
Tube GH3030est un composant essentiel pour les pièces soumises à des cyclages thermiques extrêmes :
Aérospatial:Tubes de carburant et tubes de flamme dans les chambres de combustion des moteurs à réaction.
Fours industriels :Tubes radiants, gaines de thermocouples et revêtements de fours.
Production d'énergie :Tuyauterie interne pour-turbines à vapeur et à gaz à haute température.
Pétrochimie :Tubes de support de catalyseur et échangeurs de chaleur-à haute température.
Test du tube Incoloy 800/800H/800HT
Gnee Steel est réputé pour sa parfaite précision dimensionnelle. Tous les produits sont soumis à des tests rigoureux avant expédition. Nous effectuons des tests destructifs et non-destructifs sur tous les produits.
Tests par courants de Foucault
Analyse de la pression hydrostatique
Essais de protection contre la corrosion par piqûres
Industrie de production d'électricité
Identification de la composition du matériau
Emballage de tuyaux Incoloy 800/ 800H/ 800HT
Gène Acierutilise les méthodes d'emballage les plus sûres et les plus efficaces pour tous les types de transport de marchandises. Nos méthodes d'emballage comprennent :
Caisses en bois
Palettes en bois
Emballage sous film rétractable
Boîtes en carton
Caisses en bois
À propos de Gnee Steel
Pour garantir une fiabilité zéro-défaut dans les environnements à flux d'air-à haute vitesse, chaqueTuyau GH3030est soumis à un processus de contrôle qualité rigoureux :
Fusion par induction sous vide + refusion sous laitier électrolytique :La fusion par induction sous vide combinée à la refusion sous laitier électrolytique produit un métal ultra-pur.
Laminage à froid/étirage :Le traitement multi-passes permet d'obtenir une précision dimensionnelle précise.
Recuit brillant :Le recuit est effectué dans une atmosphère d'hydrogène contrôlée pour garantir une surface propre et sans tartre.
Tests 100 % non-destructifs :Chaque tuyau est soumis à des tests par courants de Foucault et par ultrasons (UT).
Attestation :Tous les envois sont accompagnés d'un certificat d'essai de matériaux (MTC) EN 10204 3.1 complet.
Certificat de tube Gnee Steel GH3030
FAQ
Q1 : Comment le GH3030 se compare-t-il aux tuyaux en acier inoxydable 310S ?
A:Alors que le 310S est un acier courant-résistant à la chaleur, le GH3030 est un superalliage-à base de nickel. Il offre une résistance à l'oxydation nettement meilleure et prévient la fragilisation en « phase sigma » qui affecte les aciers inoxydables après une exposition à long terme à 800 degrés.
Q2 : Les tubes GH3030 peuvent-ils être facilement soudés ?
A:Oui. Le GH3030 est apprécié pour son excellente soudabilité. Il peut être assemblé par soudage TIG, MIG ou par points sans risque de fissuration après-soudage, ce qui le rend idéal pour les systèmes thermiques de fabrication complexes.
Q3 : Quel est votre délai de livraison habituel pour les tubes de taille personnalisée- ?
A:Les articles en stock sont expédiés dans7 jours. Pour les-commandes de précision personnalisées, notre délai de livraison typique est3 à 4 semaines, y compris des tests non destructifs-complets.
Q4 : Prenez-vous en charge la livraison porte-à-porte mondiale-à- ?
A:Oui. En tant qu'expérimentéexportateur mondial, nous fournissons une logistique aérienne, maritime et》avec une assistance complète en matière de dédouanement dans plus de 60 pays.
