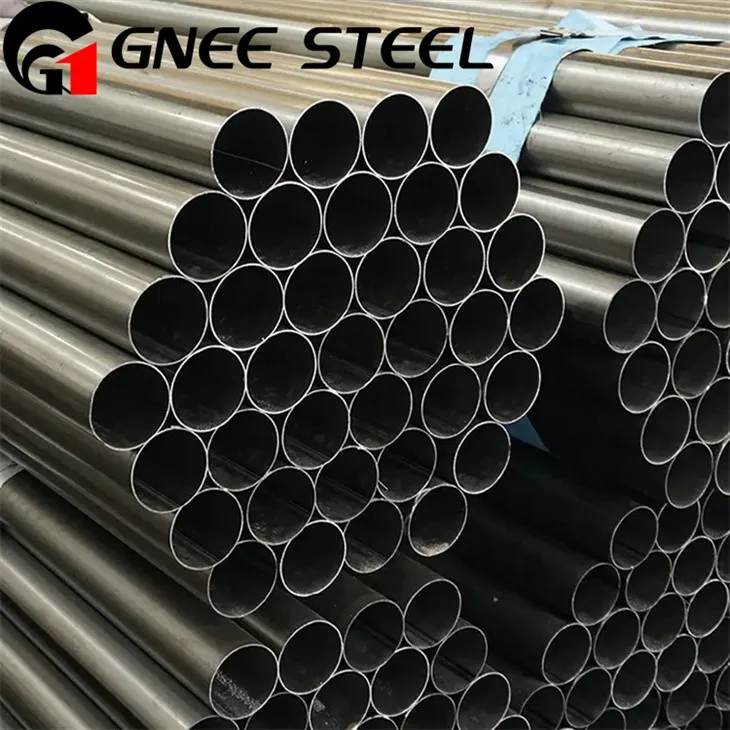

Tubes sans soudure GH3044 pour moteurs turbo

Le GH3044 est un alliage-haute température, également connu sous le nom d'Inconel 713C. Il s'agit d'un superalliage à base de nickel-avec une excellente résistance aux températures élevées-, à l'oxydation et au fluage. Cet alliage contient des quantités importantes de nickel, de chrome et d'aluminium, ainsi que des traces d'autres éléments tels que le fer, le cobalt et le titane.



Les tubes GH3044 sont couramment utilisés dans les applications nécessitant une résistance aux températures élevées, telles que les turbines à gaz, les composants aérospatiaux et les fours industriels. Ces tubes peuvent résister à des températures allant jusqu'à environ 1 100 degrés (2 012 degrés F) tout en conservant leurs propriétés mécaniques.



Pourquoi les tuyaux en acier sans soudure sont cruciaux pour les moteurs turbocompressés

La structure sans soudure des tubes en acier GH3044 est cruciale pour les applications de moteurs turbocompressés pour les raisons suivantes :

Résistance supérieure : contrairement aux tuyaux en acier soudés, les tuyaux en acier sans soudure ont une structure de grain uniforme, ce qui se traduit par une résistance et une durabilité globales plus élevées. Les tuyaux en acier soudés présentent des points faibles potentiels au niveau des cordons de soudure.

Fiabilité supérieure : l'élimination des cordons de soudure élimine les points de défaillance potentiels sous haute pression et contrainte thermique, améliorant ainsi la fiabilité du tuyau en acier.

Résistance à la corrosion plus forte : L'absence de cordons de soudure élimine le risque de sensibilisation provoqué par le soudage, évitant ainsi le problème de la diminution de la résistance à la corrosion des matériaux.

Précision dimensionnelle plus élevée : les tubes en acier sans soudure peuvent être fabriqués selon des dimensions plus précises, ce qui est crucial pour les équipements de précision tels que les moteurs turbocompressés.





Catégorie	Détails
Introduction	Le GH3044 est un alliage résistant à l'oxydation à base de nickel-renforcé par une solution-. Il présente une plasticité élevée et une résistance thermique modérée en dessous de 900 degrés, ainsi qu'une excellente résistance à l'oxydation, de bonnes propriétés d'emboutissage et de soudage. Il convient à la fabrication de composants de chambres de combustion principales et de post-combustion de moteurs d'avion, ainsi que de boucliers thermiques et de pales de guidage, pour un service à long terme -en dessous de 900 degrés.
Composition chimique (%)	Élément	Min.	Max.
	Nickel (Ni)	Équilibre	Équilibre
	Chrome (Cr)	23.50	26.50
	Fer (Fe)	-	4.00
	Molybdène (Mo)	-	1.50
	Carbone (C)	-	0.10
	Cuivre (Cu)	-	0.07
	Aluminium (Al)	0.50	-
	Manganèse (Mn)	-	0.50
	Soufre (S)	-	0.013
	Silicium (Si)	-	0.80
	Titane (Ti)	0.30	0.70
	Phosphore (P)	-	0.013
	Tungstène (W)	13.00	16.00
Propriétés physiques	Densité : 8,89 g/cm³
	Point de fusion : 1352-1375 degrés
Applications	Tubes de flamme de chambre de combustion de moteurs d'avion, carters de postcombustion, volets réglables, composants structurels de chambres de combustion de turbines à gaz, pièces de chambre de combustion de turbo-moteurs, composants de postcombustion.





COMPOSITION CHIMIQUE DETube Gh3044 haute température:

Grade	C	Mn	Si	S	Cu	Fe	Ni	Cr
GH3044	0,10 maximum	0,5 maximum	0,80 maximum	0,013max	-	4.0max	équilibre	23.5 – 26.5



Propriétés physiques du tube GH3044

Propriété	Plage de valeurs	Unité
Résistance à la traction	115 - 234	MPa
Limite d'élasticité	23	MPa
Élongation	65	%
Réduction de la superficie	-	%
Énergie d'impact (Akv)	-	J
Dureté Brinell (HBS)	123 - 321	-
Dureté Rockwell (HRC)	30	-



Propriétés mécaniques du tube GH3044

Propriété	Plage de valeurs	Unité
Résistance à la traction	231	MPa
Limite d'élasticité	154	MPa
Élongation	56	%
Réduction de la superficie	-	%
Énergie d'impact (Akv)	-	J
Dureté Brinell (HBS)	235 - 268	-
Dureté Rockwell (HRC)	30	-



Régime de traitement thermique des tubes GH3044

Processus
Recuit
Trempe
Trempe
Normalisation
Trempe et revenu (Q&T)





1. Résistance aux hautes températures : le tube GH3044 est un alliage à base de nickel - renforcé par une solution solide avec une excellente résistance à l'oxydation. En dessous de 900 degrés, le tube à paroi mince GH3044 - présente une résistance thermique modérée et une ductilité élevée. De plus, le tube à paroi mince GH3044-conserve ses fonctions mécaniques de manière stable et fiable même à des températures extrêmes.

2. Résistance à l'oxydation : En raison de l'absence d'une couche d'oxyde dense, le tube GH3044 présente un taux d'oxydation lent. Ce taux d'oxydation lent lui permet de bien fonctionner dans les environnements oxydants à haute -température.

3. Résistance à la corrosion : Les principaux composants de cet alliage comprennent le nickel, le chrome et le tungstène. Même dans des environnements oxydants, réducteurs ou neutres, le tube GH3044 ne se corrode pas, ce qui le rend parfaitement adapté à une large gamme de fluides.

4. Soudabilité : le tube GH3044 a des performances fiables de soudage à l’arc sous argon et de soudage par points. De plus, le tube GH3044 présente une bonne résistance à l'emboutissage, au soudage continu et au brasage. Par conséquent, les tuyaux GH3044 peuvent être connectés et réparés à l’aide de processus de soudage/formage structurel de base.





Applications du GH3044 dans les moteurs à turbine

Les tubes en acier sans soudure GH3044 sont idéaux pour la fabrication de composants à haute température-dans les moteurs à turbine, notamment :

Collecteurs d'échappement et tuyaux d'échappement : Ces tubes en acier peuvent résister aux températures et pressions extrêmes des gaz d'échappement entrant dans le turbocompresseur.

Boîtiers de postcombustion : dans les applications de moteurs à réaction, cet alliage est utilisé pour les composants à haute température-dans la postcombustion.

Revêtements de chambre de combustion : peuvent être utilisés pour fabriquer des composants de revêtement de chambre de combustion qui doivent résister à des environnements continus à haute température-.



Gnee Steel propose quatre traitements de surface pour les tubes sans soudure GH3044 destinés aux moteurs turbo : décapage, polissage miroir, polissage et sablage.



Gnee Steel propose les traitements thermiques suivants pour les tubes sans soudure GH3044 pour turbomoteurs : recuit, mise en solution + vieillissement. De plus, Gnee Steel propose également un travail à chaud et un travail à froid, qui sont le laminage à chaud et l'étirage à froid.



Afin de mieux assurer la sécurité de vos marchandises, nous fournirons des services d'emballage professionnels, respectueux de l'environnement, pratiques et efficaces.
